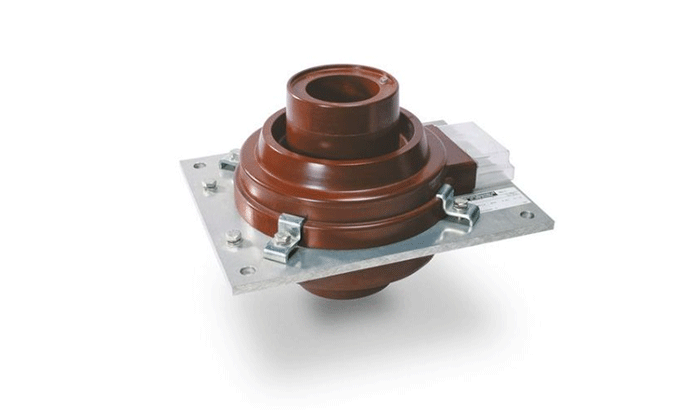

AKQ 型大電流互感器用于初級導體未絕緣的母線系統，專為長期使用而設計。

AKQ 型電流互感器通常用于具有開放式母線系統的裝置。它們將高達 15,000 A 的高電流轉換為標準化的等效值，用于儀表、測量設備和保護裝置。

AKQ型電流互感器可用于五種不同的電壓等級：7.2 kV、12 kV、17.5 kV、24 kV 和 36 kV。每個電壓等級可以有六種不同的孔徑——即六種不同的結構尺寸。活性部件澆注在環氧樹脂中。根據要求，最多可在電流互感器的環氧樹脂外殼內安裝五個相互電隔離的鐵芯，用于提供保護或測量任務。母線電壓的絕緣是在電流互感器的環氧樹脂中實現的。因此，該變壓器類型滿足相關電壓等級的所有絕緣條件(BIL 或 TE 額定值)。孔的內部有一層導電涂層，必須連接到主母線電位，確保滿足絕緣強度和局部放電條件的嚴格要求。提供帶有合適安裝孔的安裝板，用于安裝在系統中。如果 AKQ 電流互感器要安裝在定制的安裝板或墻壁開口中，這種類型也可以只提供夾子而不提供板。由于所有活動部件都經過尺寸設計和定制，因此可以根據所有國際、國家和客戶特定標準進行制造。瞬態傳輸行為的保護等級(TPY、TPZ)也是可能的。提供帶有合適安裝孔的安裝板，用于安裝在系統中。如果 AKQ 電流互感器要安裝在定制的安裝板或墻壁開口中，這種類型也可以只提供夾子而不提供板。由于所有活動部件都經過尺寸設計和定制，因此可以根據所有國際、國家和客戶特定標準進行制造。瞬態傳輸行為的保護等級(TPY、TPZ)也是可能的。提供帶有合適安裝孔的安裝板，用于安裝在系統中。如果AKQ電流互感器要安裝在定制的安裝板或墻壁開口中，這種類型也可以只提供夾子而不提供板。由于所有活動部件都經過尺寸設計和定制，因此可以根據所有國際、國家和客戶特定標準進行制造。瞬態傳輸行為的保護等級(TPY、TPZ)也是可能的。

二次端子設計為鑄件，位于蓋板下方。連接線通過蓋子上的開口送入接線盒，并通過電纜接線頭連接到二次端子。如果需要，該蓋子可以安裝密封螺釘。
