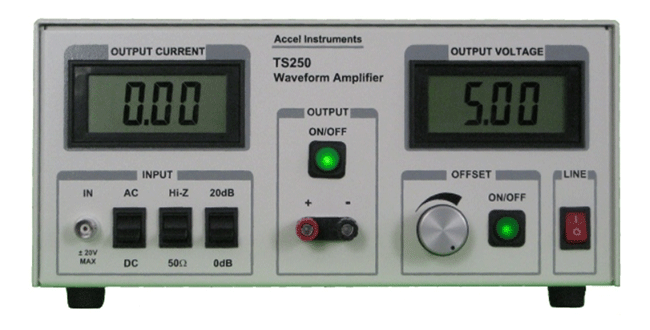

TS250波形放大器是用于放大信號發生器的完美儀器之一。它設計用于在驅動重載(低歐姆)時放大電壓，功率或電流。TS250提供八個電壓范圍，從±10V至+ 65V選擇。TS250輸出高達6A的峰值電流。要獲得更高的電流，請按照應用部分所示并聯兩個或更多TS250。

TS250波形放大器是用于放大函數發生器的獨特儀器。它放大了驅動重載的電流或電壓或功率。TS250提供八個電壓范圍，從±10V至+ 65V選擇。對于低電壓型號，TS250的輸出電流高達5A 。如應用部分所示，通過并聯連接兩個或多個TS250波形放大器，可以提供更高的電流。

TS250波形放大器的輸入信號被施加到前面板上的BNC連接器。輸入首先通過可選耦合進行調節。TS250輸入為交流耦合或直流耦合。這為TS250提供了更大的靈活性，使其可以與各種儀器配合使用，例如網絡分析儀和函數發生器。使用交流耦合設置可屏蔽任何輸入直流電壓。使用DC 耦合設置可放大源DC電壓。例如，在想要波形放大器輸出與函數發生器相同的電壓的情況下，請使用DC 耦合，50Ω，0dB增益，并將DC偏移調整為0V。

Accel波形放大器TS250特征：

易于使用函數生成器。

峰值高達6.0A(TS250-0)。

最高65V輸出(TS250-7)。

可選增益(0dB或20dB)。

可選輸入阻抗(1kΩ或50Ω)。

電流監控器輸出到示波器。

交流或直流耦合輸入。

失調直流電壓控制。

大電壓電流LCD顯示。

熱保護。

Accel波形放大器TS250應用領域：

LDO PSRR測量、電池模擬器。

放大器PSRR / CMRR測試。

電磁線圈驅動器、瞬態響應測試。

壓電放大器和驅動器、大電流LED測試。

四象限電源、太陽能電池表征。

TS250波形放大器非常適合許多測試和測量應用，例如LDO和放大器PSRR測試，電池模擬器，運算放大器CMRR測量，電磁和亥姆霍茲線圈的大電流驅動器，通用函數發生器放大器，瞬態響應測試，四象限電源，實驗室功率放大器等。

TS250是理想的函數發生器，用于放大電流。它可以驅動大電流，大功率或高壓負載。對于低電壓型號，它可以輸出高達6A的峰值，對于高電壓型號，它可以減少電流。作為電流放大器，它接受來自函數發生器的AC或DC電壓輸入，以驅動需要高電流的重負載。TS250波形放大器的可選增益為0dB或20dB。

電池模擬器：

TS250可以提供或吸收電流。它可以用作電池模擬器和模擬器。它具有可變的直流輸出，可以輕松模擬電池電壓的變化。因此，對于電池充電器測試(例如電池供電的便攜式電子系統中的測試)非常有用。Accel波形放大器TS250電壓范圍：

TS250- 1：-20V 至+ 20V

TS250- 2：-30V 至+ 30V

TS250- 3：-40V至+ 40V

TS250- 4：-6V 至+ 15V

TS250-5 ：-6V 至+ 30V

TS250- 6：-6V 至+ 45V

TS250- 7：-6V 至+ 65V
